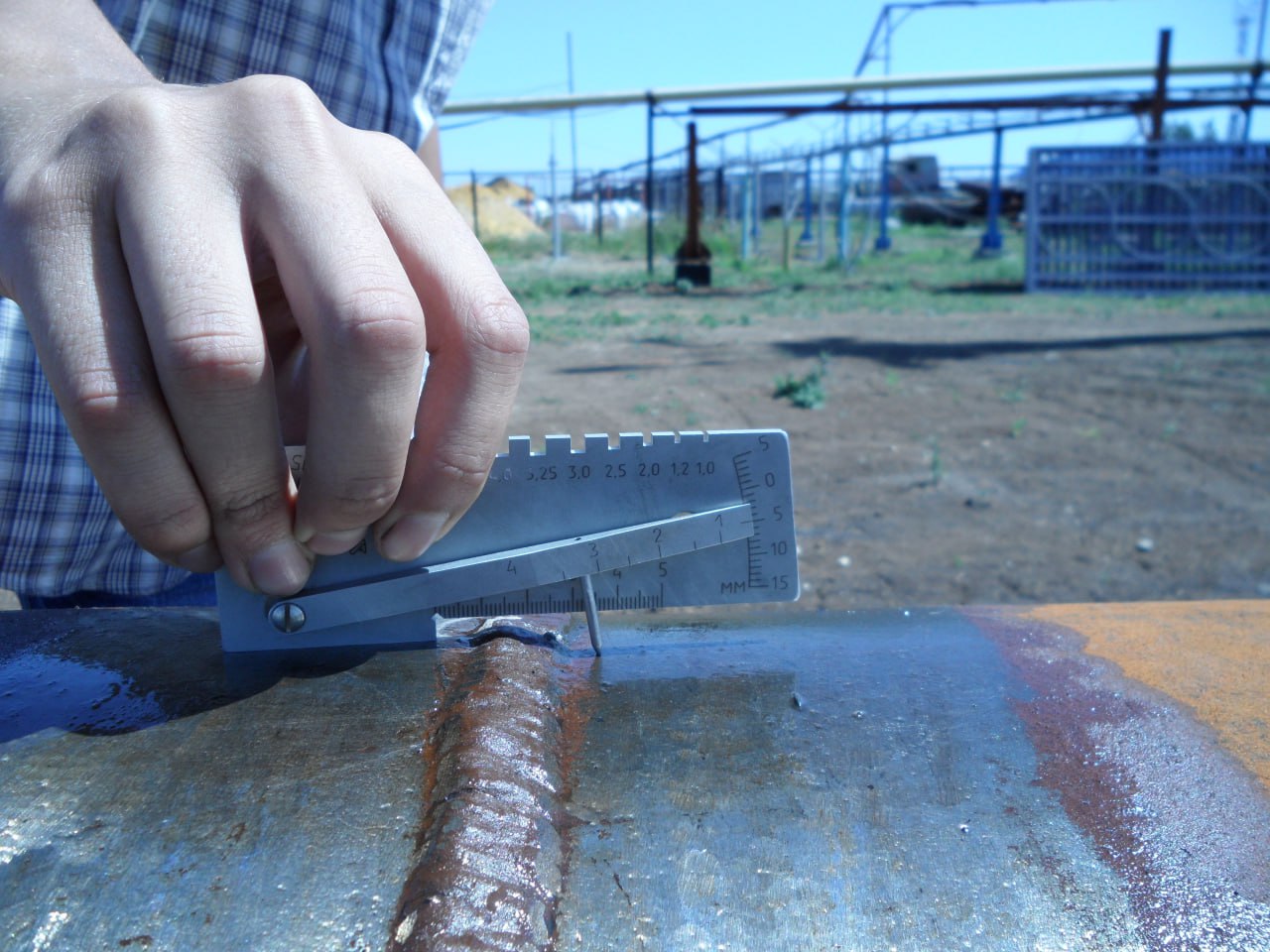

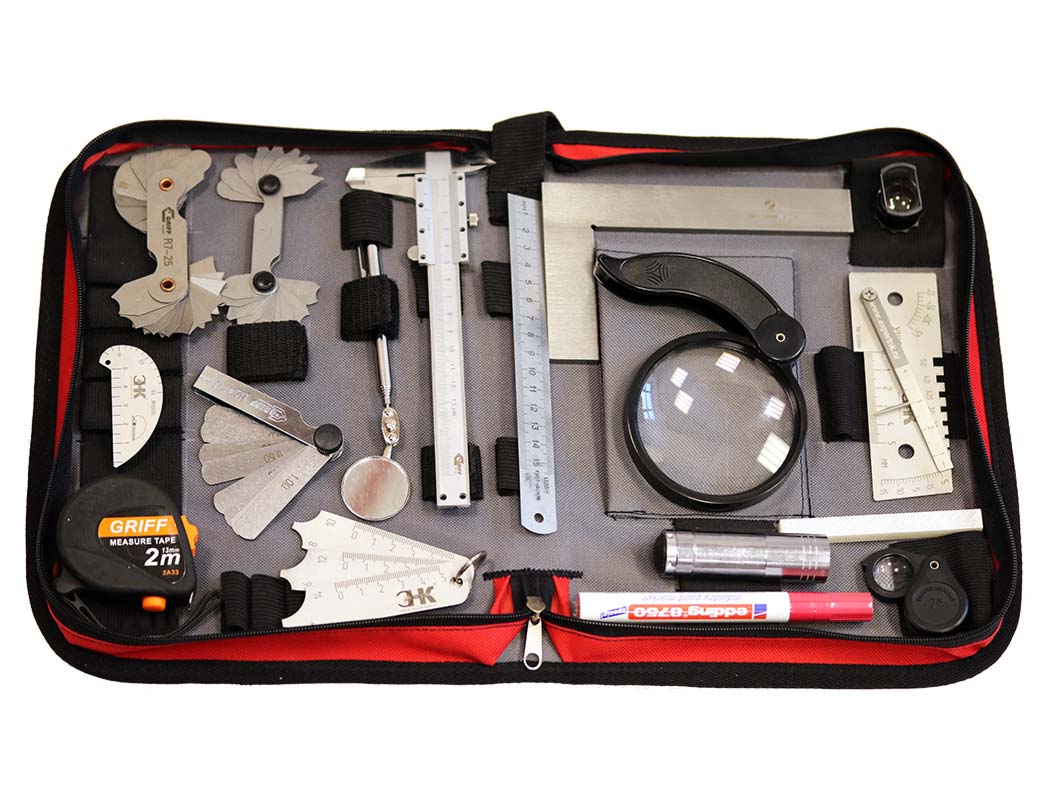

Визуальный и измерительный контроль (ВИК) - самый простой и в то же время информативный метод неразрушающего контроля сварных швов. Это метод, который может выполняться как без оборудования так и с использованием простейших измерительных средств (линеек, луп, шаблонов и пр.). Опытный дефектоскопист быстро и качественно определит не только наличие дефекта, но и его причины.

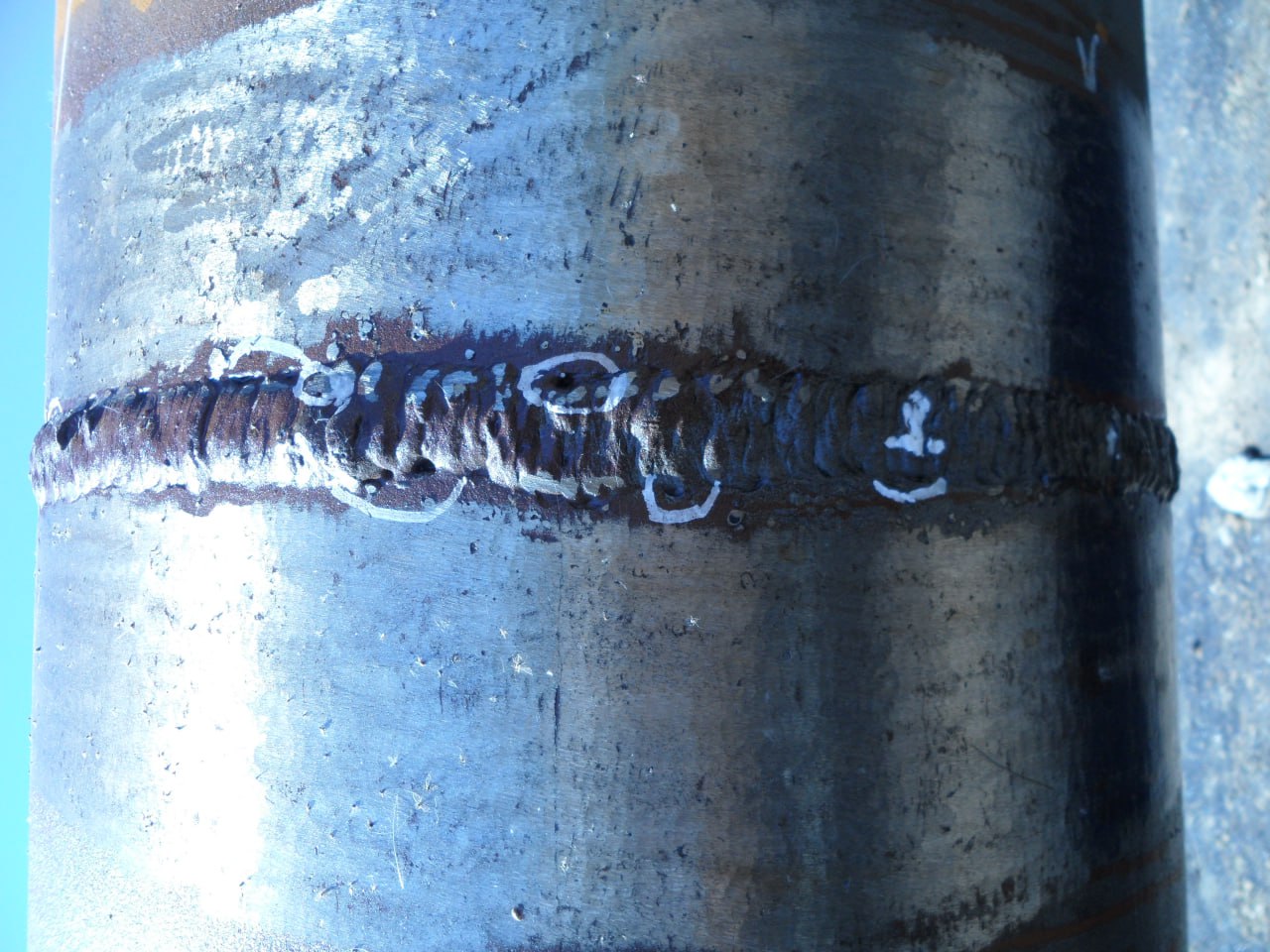

ВИК позволяет выявлять: поверхностные поры и трещины, подрезы, кратеры, прожоги, свищи, наплывы, смещения кромок и другие дефекты. Также этот метод контроля незаменим для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий при оценке соответствия изделий требованиям чертежей и других нормативно-технических документов.

К недостаткам метода можно отнести низкую вероятность обнаружения мелких поверхностных дефектов, а также зависимость выявляемости дефектов от субъективных факторов (острота зрения, усталость, опыт работы выполняющего контроль специалиста) и условий контроля (освещенность, оптический контраст и др.). Тем не менее, простота, малая трудоемкость и определенная информативность визуального и измерительного контроля делают его обязательным и предшествующим проведению неразрушающего контроля другими методами.

Наличие грубых поверхностных дефектов может указать на характер и место возможного разрушения конструкции. Учитывая, что различные дефекты имеют определенные доминирующие причины их образования, по результатам визуального и измерительного контроля можно ориентировочно оценить качество и стабильность технологического процесса изготовления или ремонта конструкций.

По внешнему виду сварного шва можно ориентировочно судить о внутреннем качестве шва. Превышение усиления сварного шва характерно для неполного проплавления кромок. Подрез на одной стороне сварного шва и наплыв на другой указывают на возможность непровара по кромке со стороны наплыва. При наличии поверхностных пор и грубой чешуйчатости шва, как правило, имеются и внутренние поры.

Наибольшая эффективность результатов неразрушающего контроля обеспечивается комплексным подходом, т.е. несколькими методами!
